Beschrijving
Werking
De drukschakelaar meet voortdurend de druk in de leiding. Zodra u een kraan opendraait of een waterspuit indrukt, daalt de druk en start de pomp vanzelf. Sluit u de kraan, dan loopt de druk weer op en stopt de pomp automatisch. U hoeft de pomp dus niet langer handmatig aan en uit te zetten.
Droogloopbeveiliging
Valt het water weg, bijvoorbeeld door een lege tank of een lekkende zuigleiding, dan schakelt het toestel de pomp uit en licht de storingsled op. Het toestel doet daarna nog tot drie automatische herstartpogingen. Lukt het dan nog niet, dan blijft het in storing staan tot u op de herstartknop drukt. Zo blijft een lege tank of een lek niet onopgemerkt en loopt uw pomp geen schade op.
Eenvoudige montage

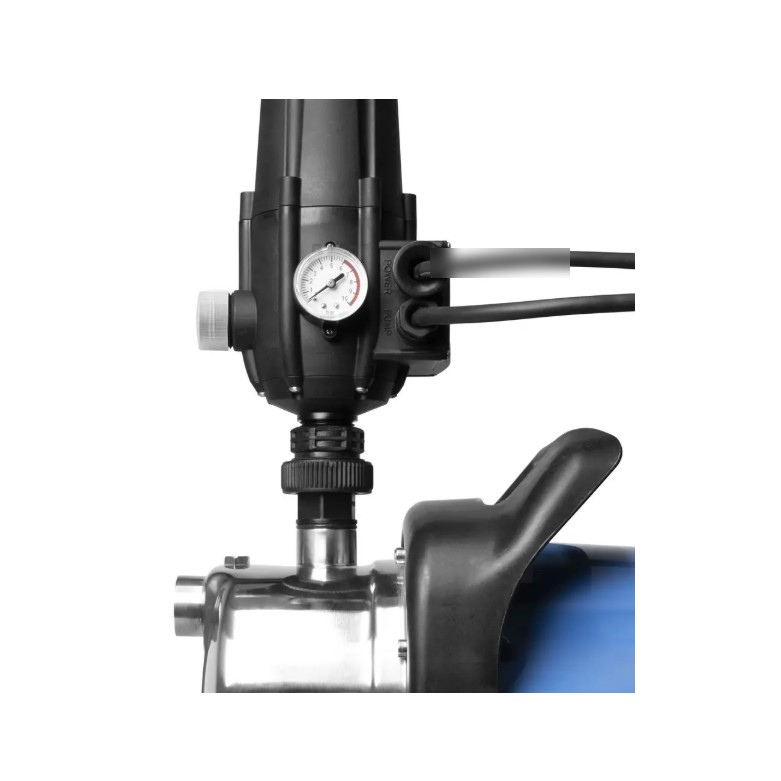

U schroeft de drukschakelaar rechtstreeks op de 1″-persaansluiting van de pomp. De meegeleverde tweedelige aansluitadapter is daarbij altijd nodig: het ene deel schroeft u op de pomp, het andere op de drukschakelaar, waarna u beide in elkaar schroeft. Zo hoeft u de pomp zelf niet te draaien om de drukschakelaar recht te krijgen.
Teflonband is niet meegeleverd, maar wel nodig om de adapter waterdicht in de pomp te draaien. Voorzie dus zelf een rolletje teflonband voor de montage.
De montage verloopt in deze volgorde: teflonband op de draad van de adapter, adapter in de persaansluiting van de pomp, drukschakelaar op de adapter, zuig- en perszijde van de pomp aansluiten, pomp ontluchten, stekker van de pomp in het stopcontact van de drukschakelaar en tot slot de drukschakelaar op het net aansluiten.
Beschermd tegen stof en water (IP 65)
De behuizing is stofdicht en bestand tegen waterstralen uit elke richting. De drukschakelaar mag dus buiten staan en kan tegen regen en spatwater. IP 65 betekent echter niet dat het toestel ondergedompeld mag worden of onder water mag komen te staan: plaats het niet in een put of kelder die kan vollopen en richt er nooit een hogedrukreiniger op. De stekkerverbinding tussen de pomp en de drukschakelaar moet hoe dan ook droog blijven, die valt niet onder de IP-waarde van de behuizing.
Waar u op moet letten
De drukschakelaar is geschikt voor bovengrondse pompen met een werkdruk tussen 1,5 en 10 bar en is niet bedoeld voor gebruik in combinatie met een expansievat of drukvat. De watertemperatuur mag maximaal 45 °C bedragen. Laat bij winterberging het water uit het toestel lopen, anders kan het stukvriezen.
Leveringsomvang
Drukschakelaar met tweedelige aansluitadapter. Teflonband is niet inbegrepen.
Handleiding drukschakelaar met droogloopbeveiliging (PDF)
| Artikelnummer | toebehoren-drukschakelaar |
|---|---|
| Aansluitspanning | 230 V / 50 Hz |
| Max. werkdruk | 10 bar |
| Geschikt voor pompen | 1,5 - 10 bar |
| Max. zekering | 10 A |
| Max. watertemperatuur | 45 °C |
| Beschermingsgraad | IP 65 (stofdicht en bestand tegen waterstralen) |
| Beschermingsklasse | I |
| Aansluiting | 1" |
| Gewicht | ± 1,6 kg |
| Leveringsomvang | Drukschakelaar + tweedelige aansluitadapter (teflonband niet inbegrepen) |
